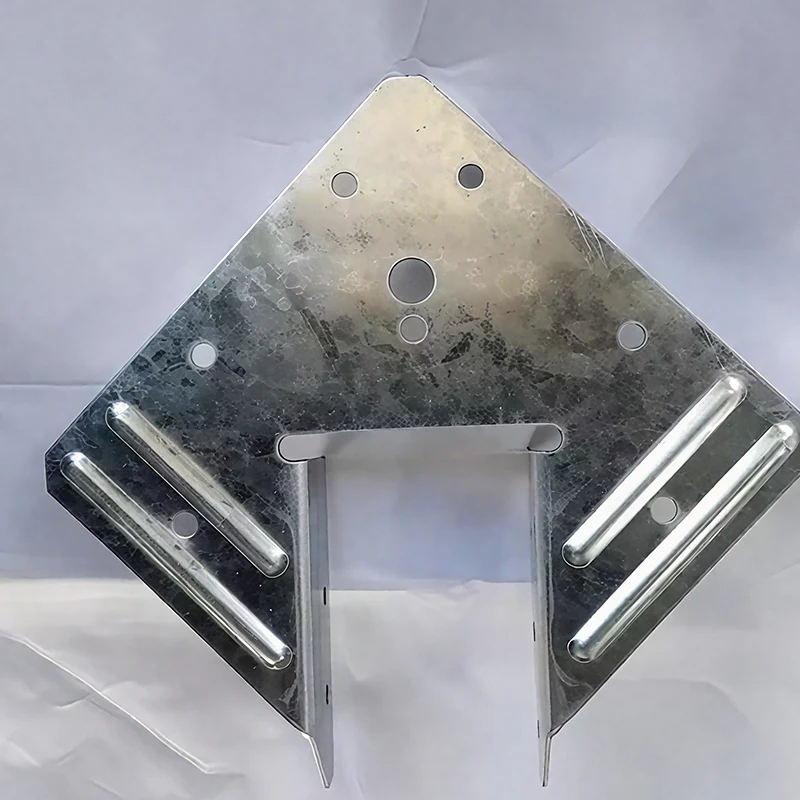

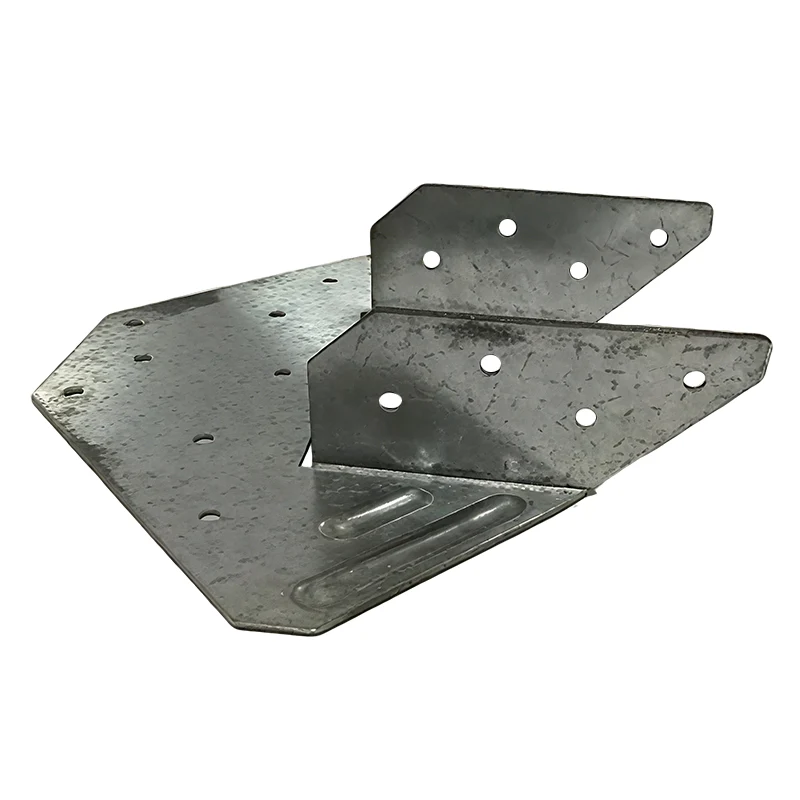

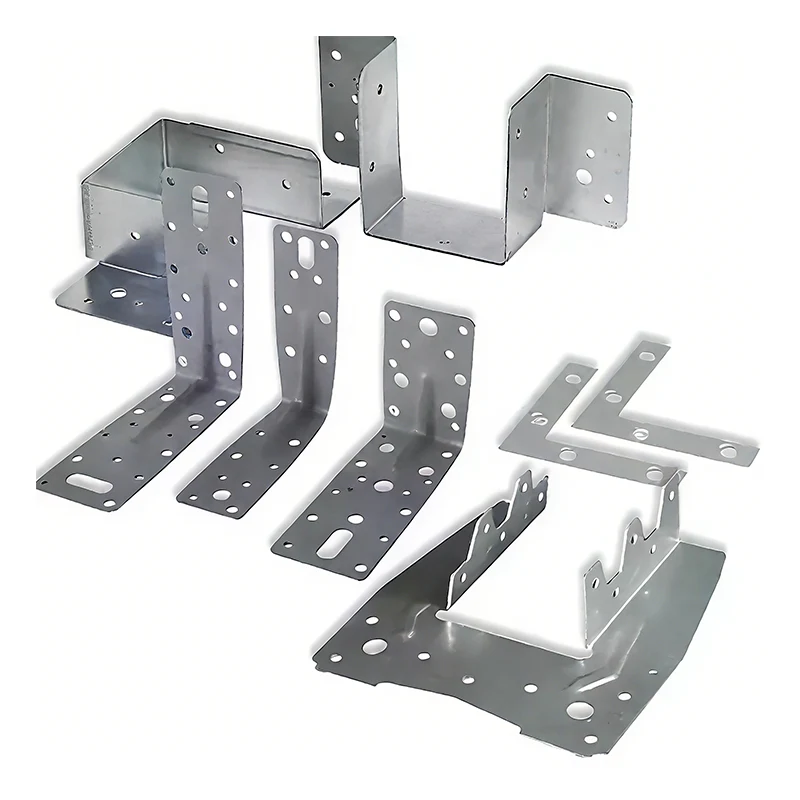

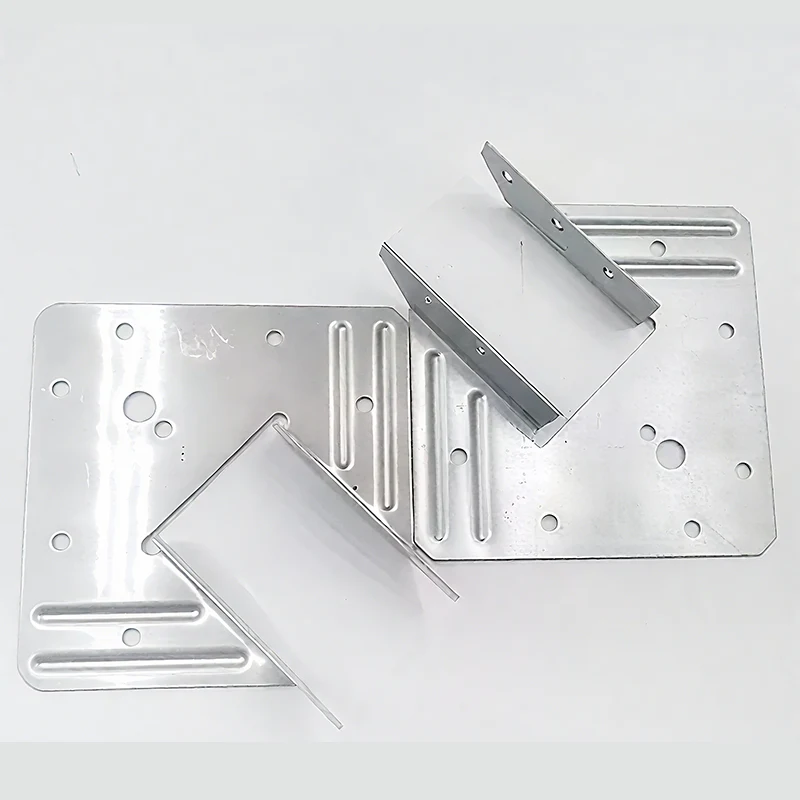

Деталі з листового металу Деталі, оброблені з ЧПУ, — це деталі, які оброблені за допомогою комп’ютерної технології числового керування. Вони мають високу точність розмірів і складність форми і можуть задовольняти персоналізовані потреби спеціальних структур або спеціальних функцій.
Торгова марка: S-SEN
Деталі з листового металу Деталі, оброблені з ЧПУ, використовують фрезерні верстати з ЧПК, вікна та інше багатоосьове обробне обладнання для точної обробки металу та іншої сировини. Покладаючись на цифрові робочі процеси CAD/CAM, ми перетворюємо проекти на готові продукти.
Гнучке налаштування: підтримує масове виробництво, дозволяючи налаштовувати матеріали, структури та процеси, забезпечуючи швидке реагування.
Ланцюжок процесів: інтегрує процеси токарної обробки, фрезерування та шліфування, що забезпечує швидкий розвиток від прототипу до масового виробництва.
Спеціалізовані деталі, оброблені з ЧПК, можна використовувати в високоякісних галузях виробництва, таких як деталі автомобільних двигунів, точні інструменти та обладнання, а також підходять для створення прототипів на етапі дослідження та розробки нових продуктів.
|
Категорія параметра |
Технічні проекти |
технічний параметр |
Примітки |
|
Обсяг матеріалів |
металевий матеріал |
Алюмінієвий сплав (6061/5052/7075), нержавіюча сталь (304/316), вуглецева сталь, латунь, титановий сплав |
Підтримка спеціального налаштування матеріалу |
|
неметалічний матеріал |
ABS, PC, PMMA, POM, нейлон, бакеліт |
Технологію обробки слід підбирати відповідно до характеристик |
|
|
спектр роботи |
Розміри фрезерування |
Максимально 1200×800×300 мм |
Обробка п'ятиосьового зв'язку |
|
Формувальні розміри |
Максимум Φ150×300 мм |
Точність по чотирьох осях |
|
|
Мінімальний розмір функції |
- |
0,5 мм (траншея/отвір) |
Залежить від матеріалу |
|
точність роботи |
допуск на розміри |
±0,01 мм (фрезерування)/±0,005 мм (точіння) |
На основі стандарту ISO 2768-M |
|
геометричний допуск |
Площиність 0,02 мм / концентричність 0,01 мм |
Можна досягти вищих вимог до точності |
|
|
шорсткість поверхні |
- |
Ra 0,8 мкм (фрезерування)/Ra 0,4 мкм (точіння) |
Полірувати до Ra 0,2 мкм |
|
Технологічна потужність |
Характеристики фрезерування |
Складні поверхні, порожнини, різьби, спеціальні отвори |
Підтримка обробки позиціонування 3+2 |
|
Токарні характеристики |
Вал, втулка, різьба, конічна поверхня, криволінійна поверхня |
Підтримка фрезерування та композитної обробки |
|
|
Особливий процес |
глибока робота свердловин |
Співвідношення глибини 5:1 |
Потрібен спеціальний інструмент |
|
Обробка тонких стінок |
0,5 мм |
Потрібен спеціальний інструмент |
|
|
конфігурація |
система ЧПУ |
Siemens 840D, Fanuc, Mitsubishi |
Керування п'ятиосьовим навішуванням |
|
система інструментів |
Тримач інструменту HSK63, BT40 |
Налаштування високої швидкості різання |
|
|
пристрій виявлення |
Трикоординатна вимірювальна машина, вимірювач двовимірного зображення |
Повнорозмірний акт перевірки |
|
|
підготовка поверхні |
анодне окислення |
Натуральний/чорний/кольоровий оксид, товщина плівки 5-25 мкм |
Алюмінієвий сплав спец |
|
технологія гальванічного покриття |
Нікелювання, хромування, цинкування, товщина плівки 5-15 мкм |
Обробка від корозії та зносу |
|
|
обробка спреєм |
Порошкове фарбування, фарбування спреєм, товщина плівки 30-100 мкм |
Доступні декілька кольорів |
|
|
спеціальне поводження |
Туплення, полірування, піскоструминна обробка, нанесення |
Відповідати вимогам зовнішнього вигляду |
